Datenblatt

11.05.2025
Artikelnummer: 100885
Produktname: ekey KÜB 30/8 0,05 + 2,5 m CP/o
Produktname 2:Kabelübergang Kasten türblattseitig
EAN Code 9120022227924
Zolltarifnummer 8544 4290
Herkunftsland:DE
Gewicht 0,51 kg
Einsatzgebiet:
Verkaufsbeschränkung:

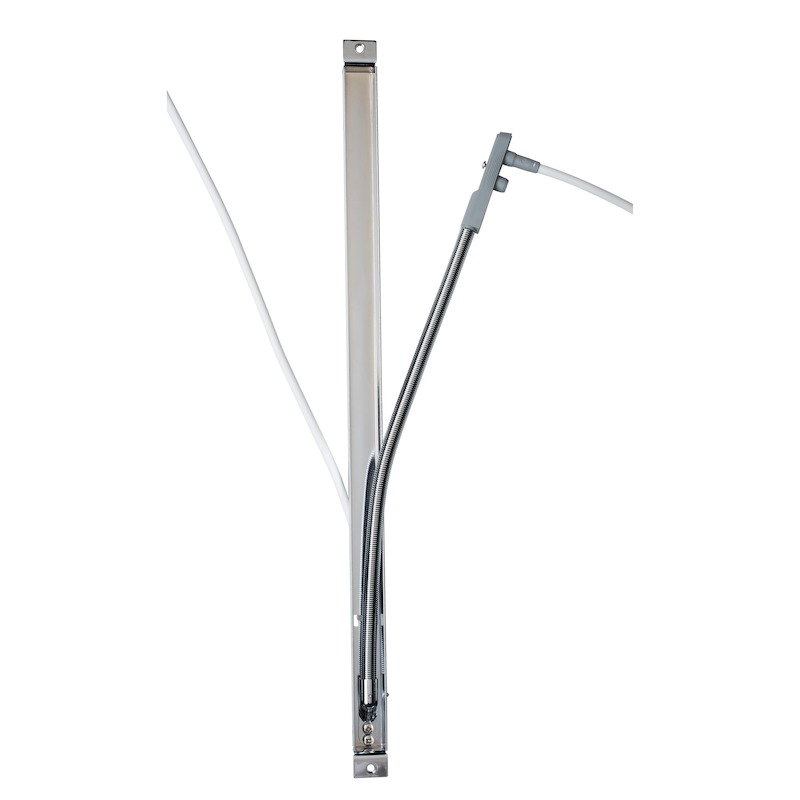

Der ekey Kabelübergang türblattseitig 30 cm 8-polig 0,05 + 2,5 m CP35/offen ist ein Kabelübergang mit Kasten, einem Kabel mit 8 Adern von jeweils 0,34 mm² Durchmesser, einem CP35-Stecker türblattseitig und einem offenen Ende rahmenseitig. Dieser Kabelübergang verbindet die ekey Steuereinheit nach außen und ermöglicht eine Türöffnung bis ca. 100°. Die Kabellänge beträgt türblattseitig 0,05 m und rahmenseitig 2,5 m. Dieser ekey Kabelübergang ist für die Verwendung im Heim- und Gewerbebereich vorgesehen. Der ekey Kabelübergang 30/8 0,05 + 2,5 m CP/o ist für die ortsfeste Montage im Türblatt und für den Einsatz im geschützten Innenbereich vorgesehen. Der Kasteneinbau erfolgt im Türblatt. Die Abmessungen des Kastens lauten: H x B x T: 300 x 24 x 17,5 mm. Dieser ekey Kabelübergang ist ein optionales Zubehörteil.

Technische Daten

Betriebsdaten
Art Versorgung:
Versorgung Nennspannung max:
Versorgung Nennspannung min:
Versorgung Nennspannung Nennbetrieb:
Stromverbrauch max:
Stromverbrauch min:
Stromverbrauch Nennbetrieb:
Leistung max:
Leistung min:
Leistung Nennbetrieb:
Betriebstemperatur min:-40 °C
Betriebstemperatur max:80 °C
Luftfeuchtigkeit max:90 %rel
Schutzart:IP67
Für ungeschützten Außenbereich tauglich:
Für geschützten Außenbereich tauglich:
Display
Tastenanzahl:
Tastenart:
Logspeicher:
Fingeranzahl:
FAR:
FRR:
Erkennungsdauer:
Anzahl Codes:
Codelänge max:
Kartenanzahl:
Lebensdauer Anzahl Bedienungen:
Lebensdauer MTBF:
Netzfrequenz:
Batterielebensdauer Anzahl Zutritte:
Batterielebensdauer Ruhezustand:
Wirkungsgrad:
Nennspannung Toleranz:
Erfassungseinheiten Anzahl max:
Eingebaute Echtzeituhr:
Art der Bedienung:
Pincodelänge min:
Signalisierung:
Für RFID-Funktion tauglich:
Anzahl der Aufzeichnungen:
Mechanische Daten
Bauform:
Montageart:Einbau
Montagehöhe min:
Breite:24 mm
Länge/Höhe:333 mm
Tiefe:17,5 mm
Durchmesser:
Zylinder Norm:
Zylinderlänge Innenseite:
Zylinderlänge Außenseite:
Material:Stahl
Oberfläche:Chrom
Farbe:
UV-beständig:
Schockfestigkeit:
Vibrationsfestigkeit:
aehnlich RAL
mechanische Daten2
Material
Oberflaeche
Laenge
Profil Abmessungen Breite
Profil Abmessungen Tiefe
Profil Durchmesser
Profil Wandstaerke
Abstand Befestigungsstützen
Weitere Infos:
Software
S1 Für Anwendungssoftware:
S1 Betriebssysteme:
S1 Arbeitsspeicher:
S1 Prozessor:
S1 Softwareversion:
Konformitäten
Normen:
Richtlinien:
Batterie oder Akku
Kapazität:
Ladestrom:
Ladedaür:
Ladezyklen:
Art des Akkus:
Wartung des Akku:
Relais elektronisch
Schaltfunktionen des Relais:
Anzahl Relais elektr:
Schaltspannung elektronischen Relais:
Schaltstrom elektronisches Relais (ohmsche Last):
Leckstrom:
Kontaktform Relais elektrisch:
Impulsschaltzeit Relais elektr max:
Impulsschaltzeit Relais elektr min:
Kurzschlusschutz Relais elektr':
Überstromschutz des elektronischen Relais:
Art Schaltspannung Relais:
Relais mechanisch
Anzahl Relais mech:
Schaltspannung Relais mech:
Schaltstrom Relais mech:
Kontaktform Relais mech:
Lebensdauer mechanisch:
Lebensdauer elektrisch:
Impulsschaltzeit Relais mech max:
Impulsschaltzeit Relais mech min:
Kurzschlussschutz Relais mech.
Überstromschutz des mechanischen Relais:
Funkenlöschung:
Schaltfunktionen des mechanischen Relais:
Schaltfunktionen des Relais:
Ausgang Spannung
Art Spannung:
Nennspannung:
Spannung Toleranz:
Nennstrom
Nennleistung
Spannung Restwelligkeit:
Mindestlast:
Schutzklasse:
Kurzschlussschutz:
Überstromüberwachung am Ausgang:
Verpolungsschutz:
Wirkungsgrad Spannungsausgang:
Digitale Eingänge
Anzahl digitale Eingänge:
Spannung aktiv:
Spannung inaktiv:
Spannung max:
Strom max:
Art der Aktivierung:
Sensor
Sensortype:
Sensortechnologie:
Auflösung:
Geschwindigkeit:
Kommunikation USB
Anzahl USB-:
USB Norm:
USB Steckverbinder:
Kommunikation Bluetooth
Bluetooth Norm:
Bluetooth Klasse:
Reichweite max:
Reichweite typ:
Kommunikation Ethernet
Anzahl Ethernet:
Protokoll Ethernet:
Anschluss:
Steckverbinder Ethernet:
Kommunikation Funk
Trägerfrequenz Funk:
Reichweite Funk:
Verschlüsselung Funk:
Anschluss Funk:
RFID
Trägerfrequenz RFID:
Reichweite RFID:
Standards RFID:
Verschlüsselung RFID:
Kommunikation RS-232
Anzahl RS232:
Baudrate RS232:
Leitungstype RS232:
Leitungslänge RS232:
Protokoll RS232 ekey intern:
Verschlüsselung RS232:
Kommunikation RS-485
Anzahl RS485:
Baudrate RS485:
Vernetzung RS485:
Leitungslänge RS485:
Leitungstype RS485:
Protokoll RS485 ekey intern:
Verschlüsselung RS485:
Kommunikation Wiegand
Anzahl Wiegand:
Kommunikationsart Wiegand:
Leitungslänge Wiegand:
Leitungstype Wiegand:
Protokoll Wiegand:
Protokoll Wiegand konfigurierbar:
Kommunikation WLAN
Standard WLAN:
Reichweite WLAN max:
Reichweite WLAN typ:
Bandbreite:
Datenrate:
Maximale Länge Anschlussleitungen
Ausgänge:
Eingänge:
Spannungsversorgung:
Kabel
Kabeltyp:
Kabelart:
Kabellänge:
Aderanzahl:
Aderquerschnitt:
Aderwiderstand:
Verseilung:
Mantelmaterial:
Manteldurchmesser:
Schirm:
Isolationsspannung:
Formaldehydfrei:
Halogenfrei:
Steckverbinder:
Kabelübergang
Kasten:Blattseitig
Maximaler Oeffnungswinkel:100 °
Kabellänge Blattseite:0,05 m
Stecker Blattseite:CP35 08 Stecker
Kabellänge Rahmenseite:2,5 m
Stecker Rahmenseite:Abgemantelt
Kabelschirmung:
Aderzahl Datenleitung:6
Aderquerschnitt Datenleitung:0,34 qmm
Aderzahl Versogungsleitung:2
Aderquerschnitt Versorgungsleitung:0,34 qmm
Nennspannung Datenleitung:48 V
Nennstrom Datenleitung:2500 mA
Nennspannung Versorgungsleitung:48 V
Nennstrom Versorgungsleitung:2500 mA
für Drehtürantrieb tauglich:
Anzahl Türöffnungen:
Trennbar im montierten Zustand:Einseitig trennbar
Aderanzahl gesamt:
Ledanzeige
Anzahl LED-Anzeigen:
LED-Spannung:
LED-Farben:
Spannung in Durchlassrichtung max.:
Spannung in Sperrichtung max.:
Strom in Durchlassrichtung max.:
Strom in Durchlassrichtung min.:
Schalter und Taster
Anzahl Schalter:
Art der Schaltfunktion:
Art der Schaltspannung des Schalters:
Schaltspannung des Schalters max.:
Schaltstrom des Schalters max.:
