Datenblatt

29.03.2024
Artikelnummer: 201201

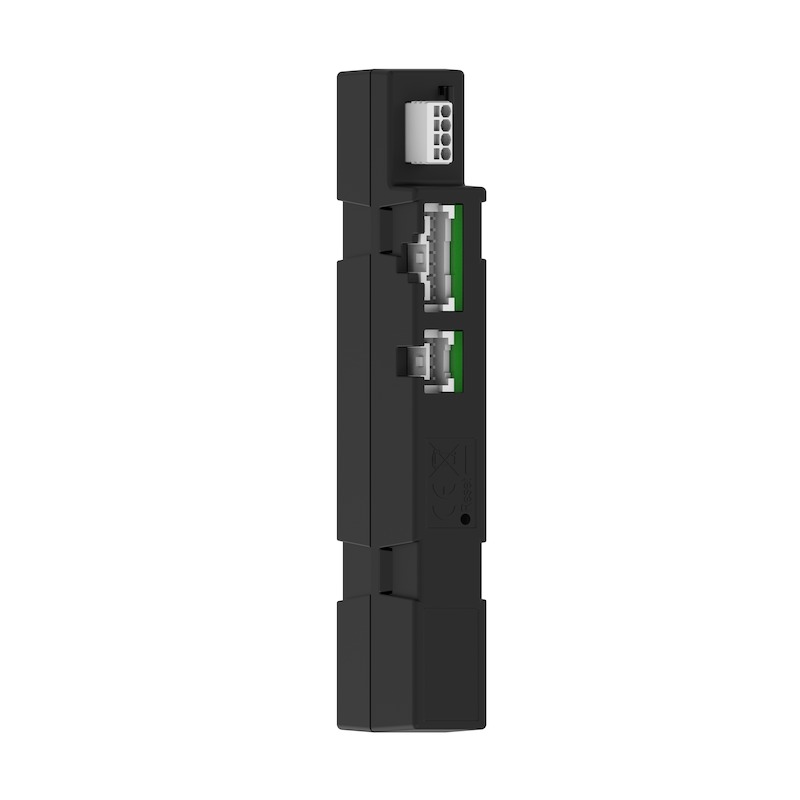

Produktname: ekey dLine controller 1 relay 1 input
Produktname 2:ekey dLine Controller
EAN Code 9120068256148
Zolltarifnummer 8471 9000
Herkunftsland:AT
Gewicht 0,046 kg
Einsatzgebiet:Verwendung im Heim- und Gewerbebereich
Verkaufsbeschränkung:Europa

Der ekey dLine Controller steuert mit seinem Relais ein Motorschloss an, um Haus-, Keller- oder Nebeneingangstüren zu öffnen. Zusätzlich besitzt er einen Eingang zur externen Öffnung, wie z. B. durch Sprechanlagen. In Kombination mit dem ekey dLine Fingerprint erhält die Tür über die schlüssellose Öffnung hinaus smarte Funktionen, sodass die intelligente Nutzung eines Gebäudes an der Haustür beginnt. Die Administration des Systems erfolgt über die ekey bionyx App.

Technische Daten

Betriebsdaten
Art Versorgung:DC
Versorgung Nennspannung max:30 V
Versorgung Nennspannung min:10 V
Versorgung Nennspannung Nennbetrieb:12 V
Stromverbrauch max:35 mA
Stromverbrauch min:18 mA
Stromverbrauch Nennbetrieb:24 mA
Leistung max:0,84 W
Leistung min:0,43 W
Leistung Nennbetrieb:0,58 W
Betriebstemperatur min:-25 °C
Betriebstemperatur max:70 °C
Luftfeuchtigkeit max:90 %rel
Schutzart:IP30
Für ungeschützten Außenbereich tauglich:
Für geschützten Außenbereich tauglich:
DisplayKein
Tastenanzahl:1
Tastenart:Mechanisch
Logspeicher:
Fingeranzahl:
FAR:
FRR:
Erkennungsdauer:
Anzahl Codes:
Codelänge max:
Kartenanzahl:
Lebensdauer Anzahl Bedienungen:
Lebensdauer MTBF:
Netzfrequenz:
Batterielebensdauer Anzahl Zutritte:
Batterielebensdauer Ruhezustand:
Wirkungsgrad:
Nennspannung Toleranz:
Erfassungseinheiten Anzahl max:1
Eingebaute Echtzeituhr:ja
Art der Bedienung:Mit Smartphone
Pincodelänge min:
Signalisierung:Optisch
Für RFID-Funktion tauglich:
Anzahl der Aufzeichnungen:
Mechanische Daten
Bauform:dLine
Montageart:Einbau
Montagehöhe min:
Breite:15,8 mm
Länge/Höhe:117 mm
Tiefe:32,9 mm
Durchmesser:
Zylinder Norm:
Zylinderlänge Innenseite:
Zylinderlänge Außenseite:
Material:Kunststoff ABS
Oberfläche:Kunststoff
Farbe:Schwarz
UV-beständig:
Schockfestigkeit:600 m/s²
Vibrationsfestigkeit:5 m/s²
aehnlich RAL
mechanische Daten2
Material
Oberflaeche
Laenge
Profil Abmessungen Breite
Profil Abmessungen Tiefe
Profil Durchmesser
Profil Wandstaerke
Abstand Befestigungsstützen
Weitere Infos:
Software
S1 Für Anwendungssoftware:
S1 Betriebssysteme:
S1 Arbeitsspeicher:
S1 Prozessor:
S1 Softwareversion:
Konformitäten
Normen:EN60068 | EN61000-6-2 | EN61000-6-3
Richtlinien:CE2014/30/EU | RoHs2011/65/EU | WEEE2012/19/EU | RED2014/53/EU | UKCA
Batterie oder Akku
Kapazität:
Ladestrom:
Ladedaür:
Ladezyklen:
Art des Akkus:
Wartung des Akku:
Relais elektronisch
Schaltfunktionen des Relais:Impuls
Anzahl Relais elektr:
Schaltspannung elektronischen Relais:36 V
Schaltstrom elektronisches Relais (ohmsche Last):1000 mA
Leckstrom:
Kontaktform Relais elektrisch:Schließer
Impulsschaltzeit Relais elektr max:20 s
Impulsschaltzeit Relais elektr min:1 s
Kurzschlusschutz Relais elektr':
Überstromschutz des elektronischen Relais:
Art Schaltspannung Relais:Potentialfrei | Mit Potential
Relais mechanisch
Anzahl Relais mech:
Schaltspannung Relais mech:
Schaltstrom Relais mech:
Kontaktform Relais mech:
Lebensdauer mechanisch:
Lebensdauer elektrisch:
Impulsschaltzeit Relais mech max:
Impulsschaltzeit Relais mech min:
Kurzschlussschutz Relais mech.
Überstromschutz des mechanischen Relais:
Funkenlöschung:
Schaltfunktionen des mechanischen Relais:
Schaltfunktionen des Relais:
Ausgang Spannung
Art Spannung:DC
Nennspannung:
Spannung Toleranz:
Nennstrom
Nennleistung
Spannung Restwelligkeit:
Mindestlast:
Schutzklasse:
Kurzschlussschutz:
Überstromüberwachung am Ausgang:
Verpolungsschutz:
Wirkungsgrad Spannungsausgang:
Digitale Eingänge
Anzahl digitale Eingänge:1
Spannung aktiv:
Spannung inaktiv:
Spannung max:0 V
Strom max:
Art der Aktivierung:Potentialfrei
Sensor
Sensortype:
Sensortechnologie:
Auflösung:
Geschwindigkeit:
Kommunikation USB
Anzahl USB-:
USB Norm:
USB Steckverbinder:
Kommunikation Bluetooth
Bluetooth Norm:4.2
Bluetooth Klasse:Klasse 1
Reichweite max:10 m
Reichweite typ:1 m
Kommunikation Ethernet
Anzahl Ethernet:
Protokoll Ethernet:
Anschluss:
Steckverbinder Ethernet:
Kommunikation Funk
Trägerfrequenz Funk:
Reichweite Funk:
Verschlüsselung Funk:
Anschluss Funk:
RFID
Trägerfrequenz RFID:
Reichweite RFID:
Standards RFID:
Verschlüsselung RFID:
Kommunikation RS-232
Anzahl RS232:
Baudrate RS232:
Leitungstype RS232:
Leitungslänge RS232:
Protokoll RS232 ekey intern:
Verschlüsselung RS232:
Kommunikation RS-485
Anzahl RS485:2
Baudrate RS485:250kBit/s
Vernetzung RS485:Multi Master
Leitungslänge RS485:10 m
Leitungstype RS485:Halbduplex
Protokoll RS485 ekey intern:ekey bionyx
Verschlüsselung RS485:ja
Kommunikation Wiegand
Anzahl Wiegand:
Kommunikationsart Wiegand:
Leitungslänge Wiegand:
Leitungstype Wiegand:
Protokoll Wiegand:
Protokoll Wiegand konfigurierbar:
Kommunikation WLAN
Standard WLAN:802.11b | 802.11g | 802.11n
Reichweite WLAN max:
Reichweite WLAN typ:
Bandbreite:2,4 GHz
Datenrate:150 Mbps
Maximale Länge Anschlussleitungen
Ausgänge:
Eingänge:
Spannungsversorgung:
Kabel
Kabeltyp:
Kabelart:
Kabellänge:
Aderanzahl:
Aderquerschnitt:
Aderwiderstand:
Verseilung:
Mantelmaterial:
Manteldurchmesser:
Schirm:
Isolationsspannung:
Formaldehydfrei:
Halogenfrei:
Steckverbinder:
Kabelübergang
Kasten:
Maximaler Oeffnungswinkel:
Kabellänge Blattseite:
Stecker Blattseite:
Kabellänge Rahmenseite:
Stecker Rahmenseite:
Kabelschirmung:
Aderzahl Datenleitung:
Aderquerschnitt Datenleitung:
Aderzahl Versogungsleitung:
Aderquerschnitt Versorgungsleitung:
Nennspannung Datenleitung:
Nennstrom Datenleitung:
Nennspannung Versorgungsleitung:
Nennstrom Versorgungsleitung:
für Drehtürantrieb tauglich:
Anzahl Türöffnungen:
Trennbar im montierten Zustand:
Aderanzahl gesamt:
Ledanzeige
Anzahl LED-Anzeigen:
LED-Spannung:
LED-Farben:
Spannung in Durchlassrichtung max.:
Spannung in Sperrichtung max.:
Strom in Durchlassrichtung max.:
Strom in Durchlassrichtung min.:
Schalter und Taster
Anzahl Schalter:
Art der Schaltfunktion:
Art der Schaltspannung des Schalters:
Schaltspannung des Schalters max.:
Schaltstrom des Schalters max.:
